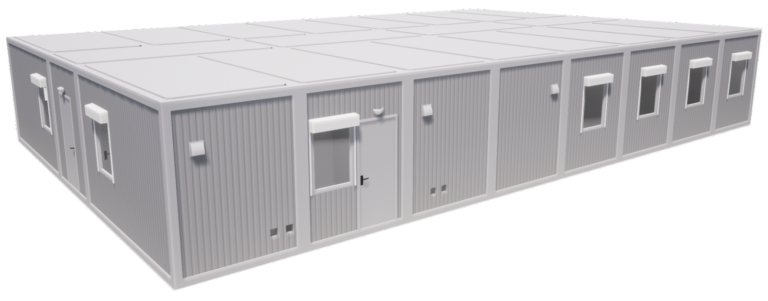

Biuro modułowe 237,7 m2

• Wymiary gabarytowe budynku (DxSxW): 19,48 x 12,205 x 3,1 m;
• (rozmiary mogą się różnić w dopuszczalnych granicach)
• Wysokość sufitu: 2,8m;
• Kilka modułów jest uszczelnionych razem za pomocą uszczelniacza poliuretanowego;
• Kilka modułów jest połączonych ze sobą za pomocą skręcanych opasek;

Rama modułów jest w całości spawana:

• Obwód ramy podstawy wykonany jest z metalu, specjalnie gięty. wysokość profilu 125mm, grubość metalu t=2mm; bale wykonane są z giętego ceownika metalowego 80x40mm, grubość metalu t=2mm;
• Obwód stelaża wykonany jest z metalu, specjalnie gięty. wysokość profilu 125mm, grubość metalu t=2mm; belki maskujące wykonane są z metalowego ceownika giętego 80x40mm, grubość metalu t=2mm;
• Narożniki wsporników łożysk wykonane są z metalu, specjalnie gięte. profil – narożnik 140x140mm, grubość metalu t=3mm. Rama ścian prefabrykowanych wykonana z rury profilowej 40×20 i 40×40 o grubości metalu t=2mm;
• Moduły są wyposażone w otwarte mocowania takielunku;
• Wszystkie drewniane elementy ramy są zabezpieczone ognio-bio-ochroną;
• Wszystkie elementy ramy pokryte są gruntem antykorozyjnym w dwóch warstwach (40μm);
• Wszystkie elementy ramy malowane emalią w dwóch warstwach (40 μm), kolor: RAL9006 (srebrny);

Podstawa modułu (podłoga):

• Oprawa podstawy blachą gładką ocynkowaną, grubość blachy – 0,5 mm;
• Membrana uszczelniająca. Izolacja wełną bazaltową o grubości 130 mm. Dodatkowa skrzynia z drewnianą belką 50×50 mm (sosna);
• Membrana paroizolacyjna;
• Wykładzina podłogowa wykonana jest z płyty wiórowo-cementowej (CSP) o grubości 20 mm;
• Wykładzina podłogowa z komercyjnym linoleum (jednorodna) w kolorze szarego miękiszu. Na obwodzie lokalu cokół PCV, kolor – szary;
• Przykrycie modułu dachem płaskim (sufit w pokojach):
• Powłoka hydroizolacyjna wykonana z membrany PCV o grubości 1,2 mm;
• Solidna skrzynia z płytami o ukierunkowanych włóknach (OSB-3) o grubości 12 mm;
• Izolacja wełną bazaltową o grubości 150 mm;
• Skrzynia z drewnianą deską 50×50 mm (sosna);
• Membrana paroizolacyjna;
• Skrzynia z deską drewnianą 100x20mm (sosna);
• Płyta wiórowa laminowana 16 mm (kolor biały mat);

Przykrycie modułu dachem płaskim (sufit w łazience i kabina prysznicowa):

• Powłoka hydroizolacyjna wykonana z membrany PCV o grubości 1,2 mm;
• Solidna skrzynia z płytami o ukierunkowanych włóknach (OSB-3) o grubości 12 mm;
• Izolacja wełną bazaltową o grubości 150 mm;
• Skrzynia z drewnianą deską 50×50 mm (sosna);
• Membrana paroizolacyjna;
• Skrzynia z deską drewnianą 100x20mm (sosna);
• Panel PCV bezszwowy 250x8mm (kolor – biały, połysk);
• Ściany zewnętrzne w pokojach:
• Blacha profilowana C-8 0,45 mm z powłoką polimerową RAL9006 (srebrny);
• Membrana uszczelniająca;
• Rama ścienna;
• Izolacja wełną bazaltową o grubości 100 mm. Skrzynia z drewnianą belką 50×50 mm (sosna);
• Membrana paroizolacyjna;
• Płyta wiórowa laminowana 16 mm (kolor biały mat);

Ściany zewnętrzne (łazienka i prysznic):

• Blacha profilowana C-8 0,45 mm z powłoką polimerową: RAL9006 (srebrny);
• Membrana uszczelniająca;
• Rama ścienna;
• Izolacja wełną bazaltową o grubości 100 mm. Skrzynia z drewnianą belką 50×50 mm (sosna);
• Membrana paroizolacyjna;
• Panel PCV bezszwowy 250x8mm (kolor – biały, połysk);
• Ściany działowe:
• Dekoracja przegród po obu stronach (poz. 6, 7);
• Membrana paroizolacyjna po obu stronach;
• Rama działowa wykonana jest z belki drewnianej 50x50mm (sosna) oraz ocynkowanego profilu UW50. Izolacja przegrody wełną bazaltową o grubości 50 mm;

Obramowanie:

• Zewnętrzne: listwy gięte z blachy gładkiej 0,45 mm, z powłoką polimerową: RAL9006 (srebrny);
• Wewnętrzne: gięte listwy z blachy gładkiej 0,45 mm, z powłoką polimerową: RAL9003 (biały);
