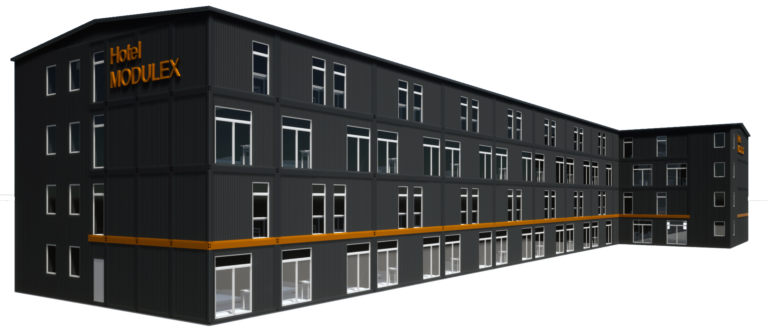

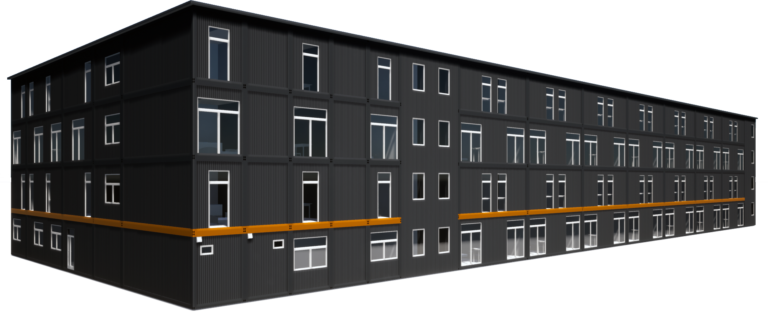

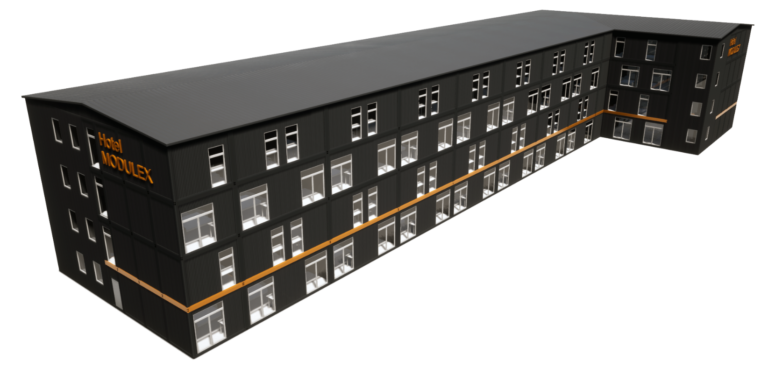

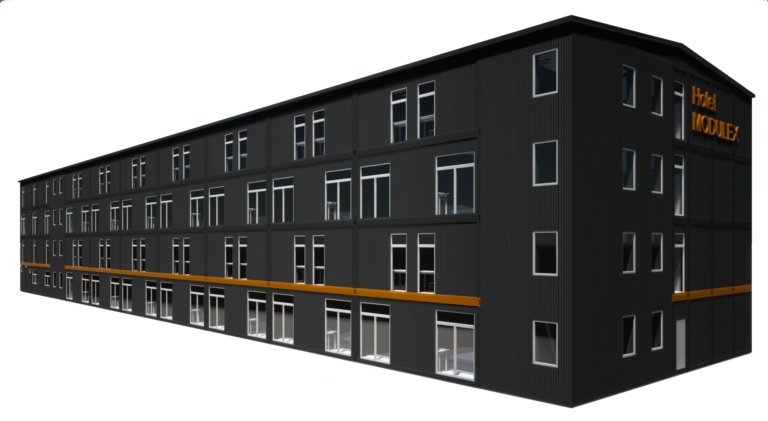

Hotel modułowy 4701,9 m2

• Wymiary gabarytowe budynku (DxSxW): 70,96 x 26,91 x 13,3 m;
• Wysokość sufitu: 2,8m;
• Budynek składa się z:
• 192 moduły o wymiarach 7,2×2,41×3,1 m;
• 36 modułów o wymiarach 7,2×1,5×3,1 m;
• 44 moduły o wymiarach 7,23×2,41×3,1 m;
• 4 moduły o wymiarach 4,9×2,41×3,1m;
• 4 moduły o wymiarach 3,8×2,41×3,1m;
• 12 modułów o wymiarach 3,75×2,41×3,1m;
• 4 moduły o wymiarach 3,75×1,5x 3,1m;
• Kondygnacje budynku: 4 kondygnacje;
• Całkowita powierzchnia zabudowy: 4701,87m2;
• Uszczelnienie kilku modułów między sobą odbywa się za pomocą uszczelniacza poliuretanowego;
• Połączenie kilku modułów między sobą odbywa się za pomocą skręcanych łączników;

Rama modułów składana, na połączeniach śrubowych:

• Obwód ramy podstawy wykonany jest z metalu, specjalnie gięty. profil o wysokości 150 mm, grubość metalu t = 3 mm; bale wykonane są z giętego kanału metalowego 100kh40mm, grubość metalu t=2mm;
• Obwód stelaża podłogowego wykonany jest z metalu, specjalnie gięty. profil o wysokości 150 mm, grubość metalu t = 3 mm; bale nakładające się wykonane są z metalowego wygiętego kanału 80х40mm, grubość metalu t = 2mm;
• Kątowniki podporowe łożyska wykonane są z metalu, specjalnie gięte. profil – kąt 175x150mm, grubość metalu t=4mm;
• Dodatkowe stojaki z rury profilowej o grubości 3 mm;
• Szkielet podstawy i zakładki wyposażony jest w okucia takielunku wykonane z blachy o grubości t=4 mm;
• Wszystkie elementy szkieletu pokryte są podkładem antykorozyjnym w jednej warstwie;
• Wszystkie drewniane elementy szkieletu są poddawane ognio-bio-ochrony;
• Wszystkie elementy stelaża malowane emalią w dwóch warstwach, kolor: RAL7024 (szary grafitowy) i RAL2003 (pomarańczowy);

Podstawa modułu (podłoga):

• Oprawa podłoża gładką blachą ocynkowaną, grubość metalu – 0,5 mm;
• Membrana uszczelniająca. Ocieplenie watą bazaltową o grubości 100 mm;
• Membrana paroizolacyjna;
• Posadzka cementowo-wiórowa o grubości 20 mm;
• Podłoga z półkomercyjnym linoleum (heterogenicznym), kolor – deska parkietowa. Na obwodzie pomieszczeń cokół PCV, kolor orzech;

Pokrycie modułu dachem płaskim (stropem):

• Powłoka hydroizolacyjna z membrany PCV o grubości 1,2 mm;
• Krata pełna z płyt wiórowych orientujących (OSB-3) o grubości 12 mm;
• Ocieplenie wełną bazaltową o grubości 150 mm;
• Membrana paroizolacyjna;
• Krata z deską drewnianą 100kh20mm (sosna);
• Płyta wiórowa laminowana 16 mm (kolor – biały);

Ściany zewnętrzne prefabrykowane, wykonane z płyt warstwowych:

• Strona zewnętrzna – blacha profilowana 0,45 mm, z powłoką polimerową RAL7024 (szary grafit);
• Izolacja: wełna bazaltowa 100 mm;
• Strona wewnętrzna – blacha gładka 0,45 mm, z powłoką polimerową RAL1015 (kość słoniowa);

Przegrody prefabrykowane z płyt warstwowych:

• Obustronnie blacha gładka 0,45 mm z powłoką polimerową RAL1015 (kość słoniowa);
• Izolacja: Wełna bazaltowa 80 mm;

Ramy:

• Zewnętrzne: gięte listwy z blachy gładkiej 0,45 mm, z powłoką polimerową w kolorze RAL7024 (grafitowoszary);
• Wewnętrzne: gięte listwy z blachy gładkiej 0,45 mm, z pokryciem polimerowym RAL1015 (kość słoniowa);
